- 网络分析仪是一种功能强大的仪器，正确使用时，可以达到极高的精度。它的应用也十分知广泛，在很多行业都不可或缺，尤其在测量无线射频HRP元件和设备的钱性特性方面非常有用，根据用途不同。分为标量网络分析道仪和矢量网络分析仪。
-
- 1.标量网络分析仪，标量网络分析仪是一种高性能、智能化射频段仪器。可快速测量rf产品的增益、衰减、频响和回波损耗。是广播电视、通讯领域必备的仪器。可对放大器、同轴电缆、功分器、模块、天线、耦合器、滤波器、隔离器、分支分配器等器件进行传输特性和反射特性测量。两个独立的通道可以同时进行传输和反射测量。主要就是测传输、驻波比。不能运用专斯密斯圆图，也就不能测试阻抗。
- 标量网络分析仪在10mhz～2ghz/2.5ghz/3ghz频率范围内进行射频网络的传输和反射参数的测量，亦可测量信号绝对功率，测量过程以人机对话方式进行，测量结果直接以数字和图形显示在crt上，可用打印机拷贝输出。本系统具有自测试、自校准、自诊断及断电记忆功能。可广泛地用于通讯、电视和雷达等领域。

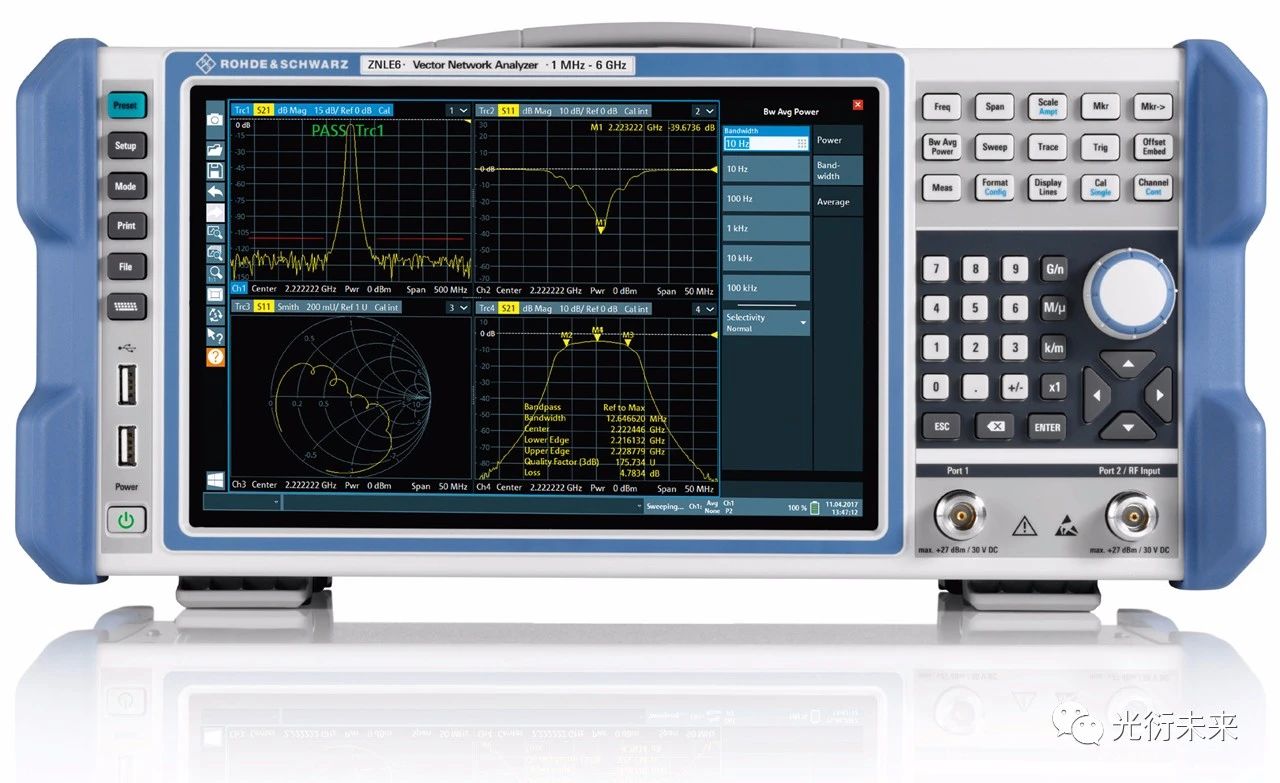

- 2.矢量网络分析仪，矢量网络分析仪是一种常见的射频测量仪器，主要用来测量高频器件、电路及系统的性能参数，如线性参数、非线性参数、变频参数等。其主要是由合成扫源(激励源)、测试装置(信号分离部分)、接收部分、微处理器四大部分组成。
矢量网络分析仪功能很多，是射频微波领域的万用表，既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，矢量网络分析仪能用史密斯圆图显示测试数据，更便于工程应用和调试。具备标量网络分析仪的功能外，还有史密斯圆图，能测试阻抗。
矢量网络分析仪是用于测试器件或电路频率特性（包括幅频、相频特性）的仪器，或者说器件或电路的网络参数。它本身自带了一个信号发生器，可以对一个频段进行频率扫描. 如果是单端口测量的话，将激励信号加在端口上，通过测量反射回来信号的幅度和网络分析仪相位，就可以判断出阻抗或者反射情况. 而对于双端口测量，则还可以测量传输参数.
- 矢量网络分析仪主要是测试S参数的，频谱分析仪可以测试信号的调制解调。
- 矢量网络分析仪器是一种电磁波能量的测试设备。它既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，矢量网络分析仪能用史密斯圆图显示测试数据；矢量网络分析仪的原理与使用力直接取决于系统的动态范围指标；相位波动参数的测试是利用矢量网络分析仪的电子延迟功能来实现的；矢量网络分析仪功能很多，被称为仪器之王，是射频微波领域的万用表，对使用者的专业技术要求较高。
- 网络分析仪的主要功能有哪些
- 网络分析仪使用广泛,在网络故障检测和维护上作用明显，它主要有五大功能:
- 1.频标功能
- 网络分析仪的该功能有四种频标方式可供选择,方便测量读数。
- 2、归-化功能
- 网络分析仪的该功能在传输/反射测量时，用来消除系统误差。任何情况下校准均为全频段校准，全带(从1MHz- 1000
- MHz)的校准点为500点。
- 3、存储调用功能
- 网络分析仪的该功能可用来存储最常用的仪器设置。
- 4、打印功能
- 网络分析仪的该功能提供标准并行输出接口，配接打印机，可将测试曲线及频标点的数据打印输出。
- 5.平滑功能
- 网络分析仪的该功能可消除信号迹线上的噪声和调节扫描速度。
-
