论坛详情-光衍未来

磁性样品可以做扫描电镜吗

浏览量：657 作者：发布于：2023-11-02 文字：【大】【中】【小】

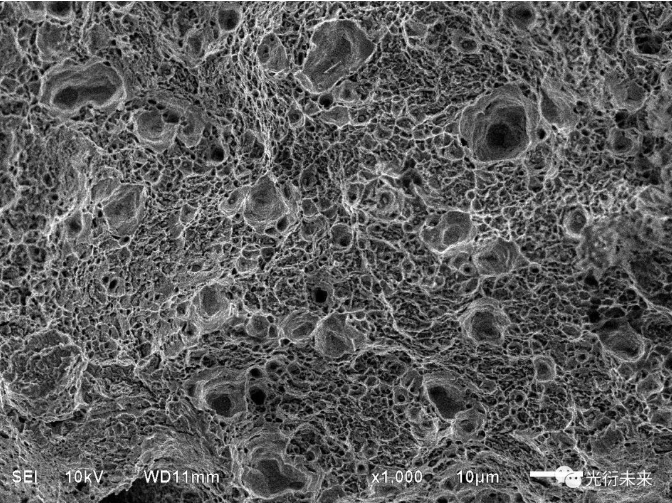

扫描电镜（SEM）是一种重要的表征工具，广泛应用于材料科学、生物学和其他领域。然而，对于磁性样品而言，使用扫描电镜进行观察和分析可能并不是一个理想的选择。首先从物镜类型的选择上，我们可以选择外透镜物镜。即物镜磁场被封闭在物镜内部，样品置于物镜的外围，物镜磁场对样品产生的影响非常微弱。采用这类物镜模式，基本可以观测大部分磁性样品；其次，对磁性样品进行消磁后上机测试，并避免使用小工作距离；再者，样品一定要固定牢固，特别是粉末样品，取样量要尽量少，固定好后，再用磁铁吸一下，以防止样品固定不牢而在测试时被吸附到极靴中。
磁性材料历史悠久,种类繁多,从不同角度可以将其分为许多类。目前,在技术上得到大量应用的磁性材料有两类:一类是由金属和合金所组成的金属磁性材料;另一类是由金属氧化物所组成的铁氧体磁性材料。这两类材料因为各有特点而拥有其广阔的应用领域,它们之间不能完全互相替代。
扫描电镜原理上是利用聚焦电子束在测试样品上表面扫描，激发出各种物理信息。电子束需要利用电磁透镜进行细化和聚焦，若样品本身具有明显磁性会干扰电磁透镜的正常工作，导致无法使样品拍摄清楚；做能谱分析时，容易造成打偏等现象。同时，如果样品没有粘贴牢固，可能导致样品被吸附在极靴上，导致电镜故障。因此，有些用户对电镜能否测试磁性样品表示担忧。
首先，扫描电镜使用电子束来形成样品表面的显微图像。然而，磁性样品可能会对电子束的路径和聚焦产生干扰。磁性材料中存在的磁场可能会偏转电子束，导致图像失真或模糊。这种干扰可能会影响到对样品表面形貌和结构的准确观察和分析。
其次，磁性样品在扫描电镜中还可能引起其他问题，例如磁场对电子束的散射。由于电子束与磁性样品相互作用，电子的散射可能会导致图像的噪声增加，从而降低分辨率和清晰度。这将影响到对样品微观结构和细节的准确观察和分析。
最后，扫描电镜通常需要将样品放置在真空环境中进行观察。磁性样品在真空环境下可能会发生磁化或漏磁现象，进一步干扰电子束的传输和样品的观察。鉴于以上问题，对于磁性样品，可以提供有效的解决方案例如：

1、象散矫正

所有扫描电镜都会提供调整象散的功能。一般情况下，扫描电镜可以存储大多数样品有效的标准值，但部分设备要求用户每次都要调整象散。该功能提供额外的电磁场用于矫正变形的电子束，当束斑回归圆形时，可以产生最佳图像。更改象散时，可能需要再次微调焦点。
2、消磁
对于部分永磁材料，过强的剩磁不仅会影响成像，而且会对扫描电镜的硬件产生干扰，甚至损坏。因此这类永磁材料的观测一定要在其退磁态进行，一般可以采用热退磁方法，将磁体加热到居里温度100℃以上，并保温超过半个小时以上，使磁性完全消除。
总结下来：磁性样品可以做扫描电镜，但有一定影响。样品越小越好，并且要固定好，否则危险。如果顺利做完，对电镜没有影响。
仅用于知识分享如有侵权，请联系zhangguannangywl@163.com修改删除。
